許多玩家可能從未想過，一張看似普通的 Switch 遊戲卡帶，背後竟隱藏著精密的防偽機制與安全設計。為了防止盜版與非法複製，任天堂在這些卡帶中巧妙地加入了一顆關鍵晶片，這是專為驗證機制而存在的「防偽安全晶片」，肉眼難以察覺，卻在 MIG Switch 燒錄卡大軍的進攻下，成為最後一道 Switch 2 的最終防線！
Switch卡帶裡到底藏了什麼？
許多玩家拆開Switch卡匣後驚訝發現，裡頭似乎只有一顆NAND儲存晶片，那麼所謂的「防偽安全晶片」到底藏在哪？
根據Texplained與BunnieLabs等逆向工程社群的分析，Switch卡匣雖然拆解看上去只有一個晶片，實際上卻包含兩顆，並封裝在同一個外殼裡面，肉眼根本看不出來：
- 一顆大型Flash，用來儲存遊戲ROM
- 一顆體積小巧但關鍵的「防偽安全晶片」（無公開型號）

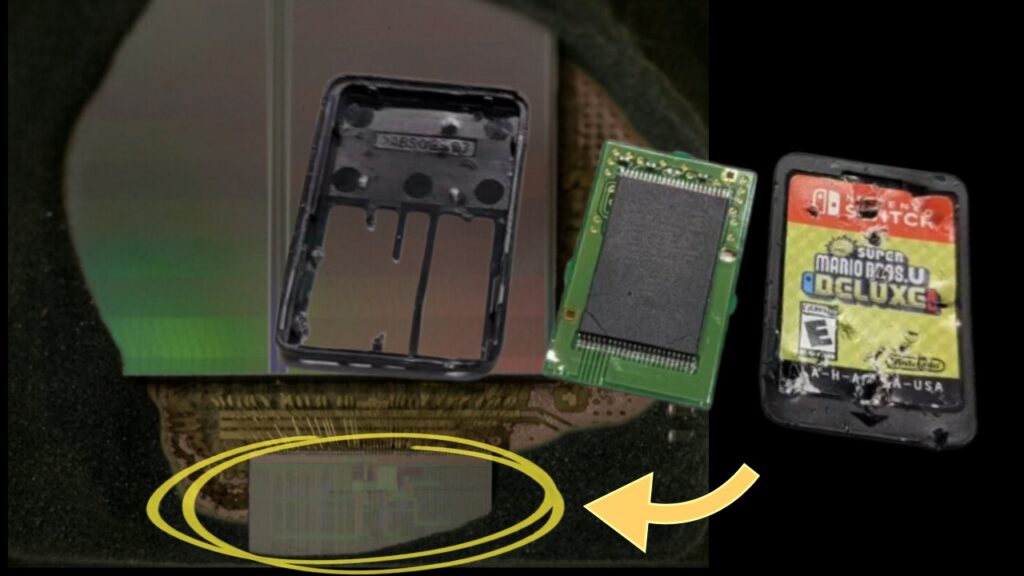

「防偽安全晶片」內建Challenge-Response驗證邏輯，主機在開機時會向卡匣提出「挑戰」，卡匣必須即時回應，才能進入遊戲。這種機制即使把遊戲拷貝出來，也無法還原這個回應。值得留意的就是這個芯片跟 NAND 封裝在一起，肉眼無法看出來，必須借助儀器刮開芯片觀察。

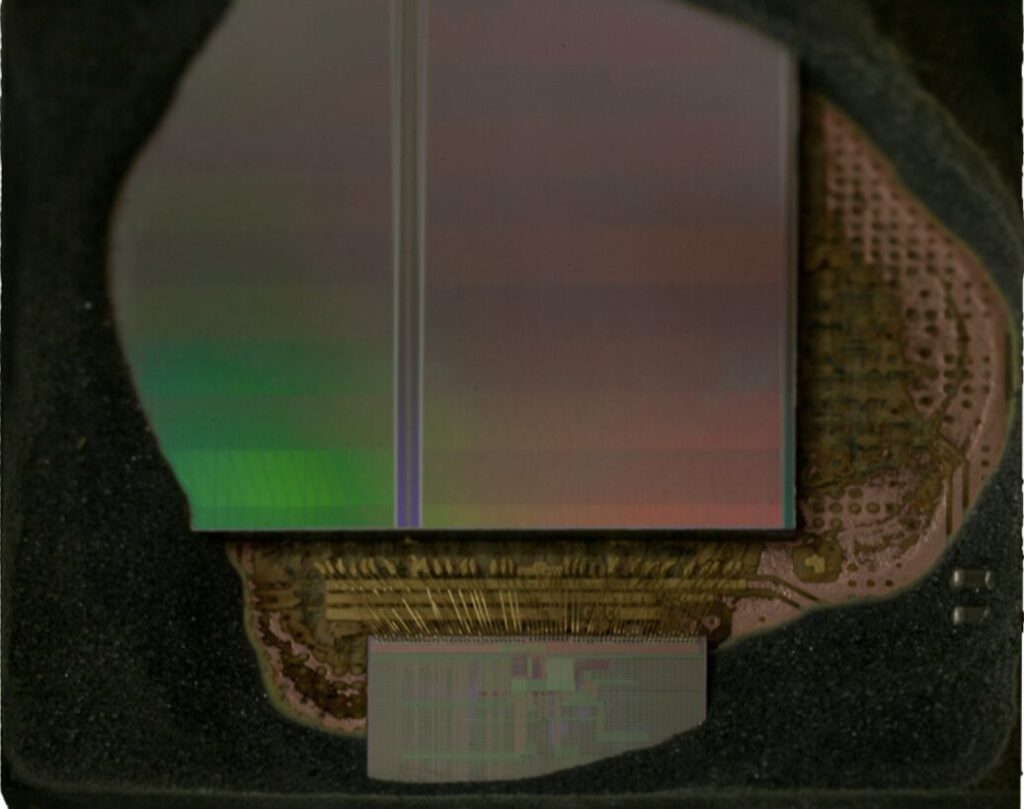

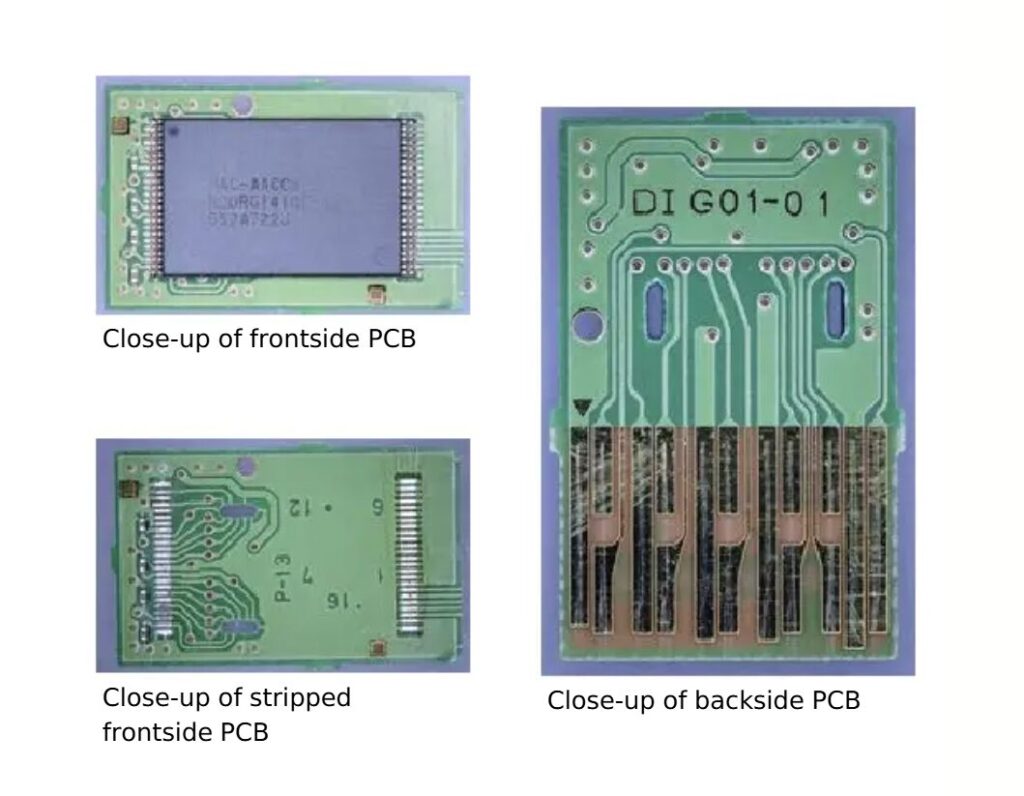

左側為 Switch 遊戲卡帶的 PCB 正反面，可以清楚看到大塊黑色的 Macronix 芯片，以為是平平無奇的存儲晶片，放遊戲內容的吧？再看看該黑色芯片的顯微照，其實內有乾坤！這並非單純的儲存芯片，而是內含無法仿製的「防偽安全晶片」。若沒有這顆芯片，這張卡就會被判定為盜版卡。
破解難在哪？從三大社群看研究進展
Texplained：拆 Zelda 卡帶才發現
2017年Texplained針對《薩爾達傳說 曠野之息》卡匣進行解剖。他們成功腐蝕並拍攝晶片橫截面，確認卡匣內有獨立安全單元。這顆「防偽安全晶片」中包含：
- 一次性寫入（OTP）記憶體區塊
- 未知演算法的挑戰回應電路
- 加密模組（疑似AES）
即使使用FPGA模擬，也難以成功仿冒。

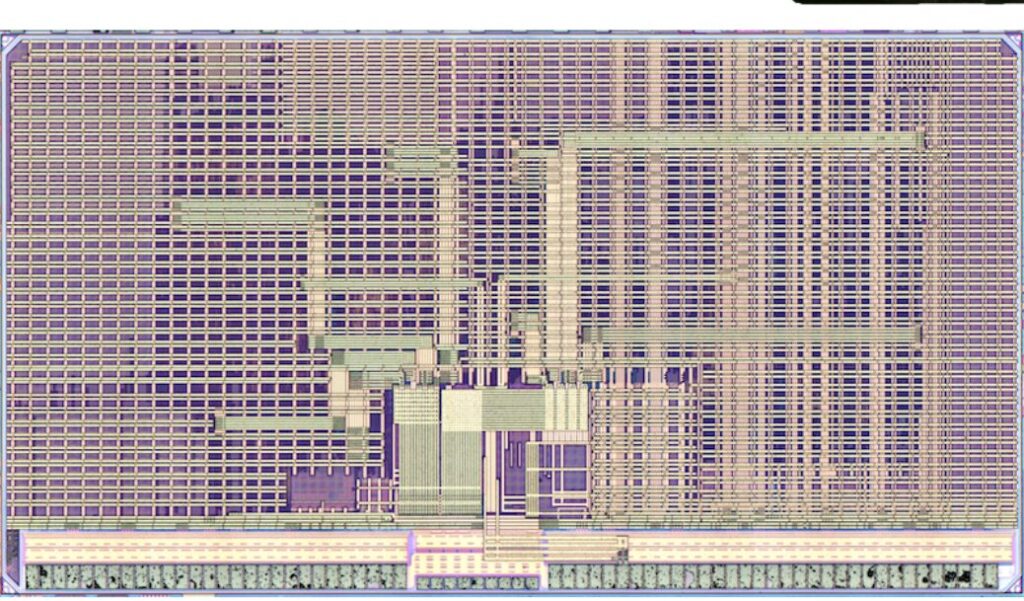

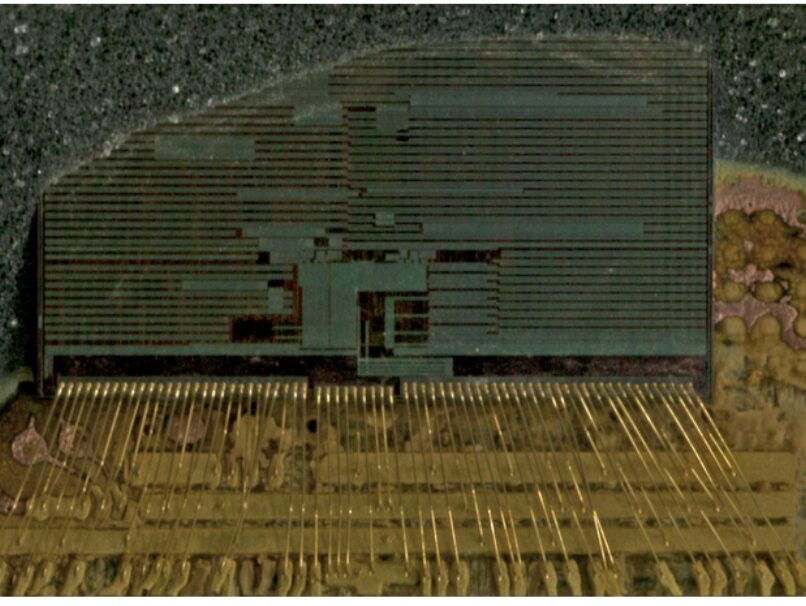

左邊是經過逆向工程社群染色處理的「防偽安全晶片」內部構造，右邊則是顯微鏡下的芯片外觀，金線密密麻麻接駁腳位，是整張卡帶能否通過主機驗證的「硬體印章」。
破解社群：尚未成功，難以讀取特徵
部分研究者嘗試用功率分析與電磁測量來分析晶片行為，但卡匣功耗變化太小，且缺乏穩定觸發點，難以重現同一操作以建立分析模型。
也有破解者指出，任天堂從DS、3DS開始已經使用這種「防偽安全晶片」，Switch只是將此系統強化：
- 所有驗證皆由硬體完成
- 主機韌體無法讀取其邏輯，只能收回應結果
巧合的是，從DS時代開始直到現在的 Switch 2 ，這套系統已經交由 Micronix 公司負責設計製造。

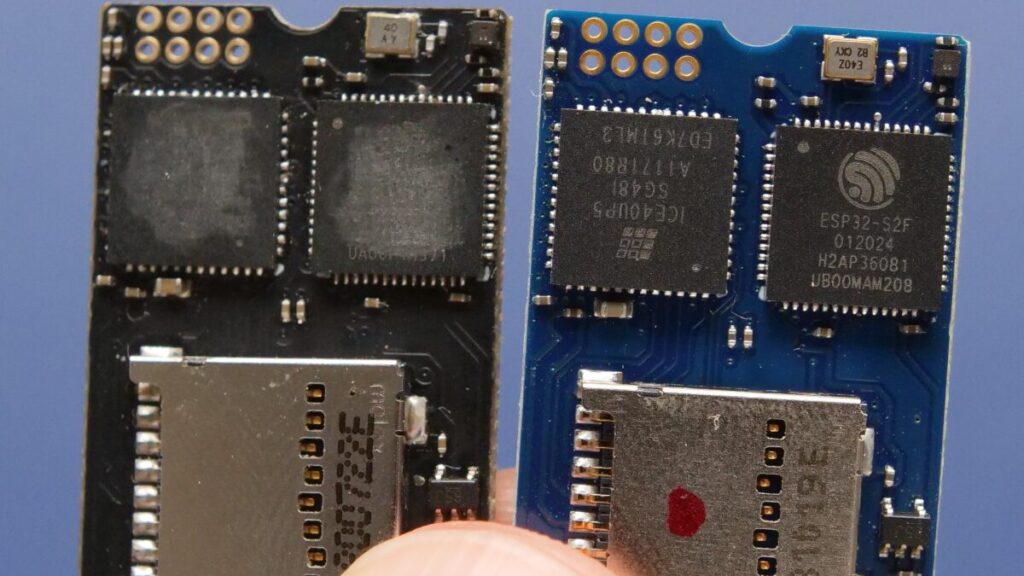

圖中可見兩款 MIG Switch 卡帶 PCB，右側板載的 ESP32-S2F 晶片具備模仿 Switch 控制訊號與中介資料交換的能力，至於左邊的芯片則是 ROM。MIG Switch 整體設計透露其非單純讀卡功能，而是可進行低階資料提取與驗證模擬，但唯獨沒有模擬「防偽安全晶片」的部分。

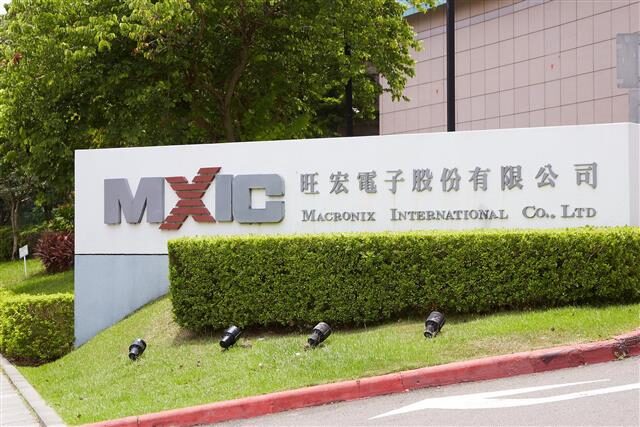

據說 Macronix（旺宏電子）自N64時代即與任天堂合作生產卡帶儲存晶片。如今Switch卡匣中，多數Flash與控制器晶片仍來自該公司。有傳聞指出，Macronix 早期曾設計過破解NES鎖定晶片的裝置（後來獲任天堂招安），後來反而成為任天堂最信賴的供應商之一。
Switch 卡匣技術含量超高
破解Switch卡匣，不只是提取ROM那麼簡單，而是如何模擬主機與卡匣間「真實存在的交互關係」。 在這場貓捉老鼠的遊戲中，任天堂目前仍佔有上風。
未來要真的「做出一張會被主機接受的偽造卡匣」，更要有物理工程與電路層級的突破！
